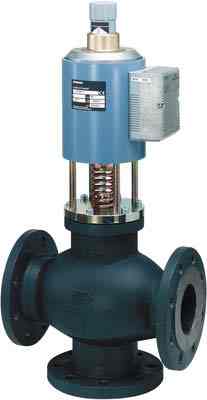

Смесительные и 2-ходовые клапаны с магнитным приводом для модулирующего управления в закрытых контурах с холодной или горячей водой низкого давления. Фланцевые соединения, сигнал обратной связи, пружинный возврат, ручное управление.
Дополнительная информация:
При использовании в качестве 2-ходового клапана, вход B (2) должен быть закрыт заглушкой Z155/...
M3P..FYP для сред, содержащих нефтепродукты (тех. описание N4457)
Клапан может быть использован только как смесительный или 2-ходовой, но не как отводящий.
| Класс PN |
PN 16 |
| Рабочее напряжение |
AC 24 V |
| Сигнал позиционирования |
DC 0...10 V, DC 4...20 мA |
| Время позиционирования |
Закрытие: <2 с |
| Функция пружинного возврата |
1->3 закрыт |
| Сигнал обратной связи |
DC 0...10 V |
| Класс защиты |
IP31 |
| Температура окружающей среды, работа |
2...50 °C |
| Положение при монтаже |
Вертикально и горизонтально |
| Допустимое рабочее давление |
1000 кПa |
| Скорость утечки |
Проток 1->3 макс. 0,05 % kvs Проток 2->3 в зависимости от условий работы (ca. 2%) |
| Скорость утечки через байпас |
ca. 2 % значения kvs |
| Температура среды |
1…120 °C |
| Характеристика клапана |
Линейная |
| Ход штока ΔH/H100 |
0,736111111 |
| Материал корпуса клапана |
Чугун GG20 |
| Материал внутренних частeй клапана |
CrNi сталь/латунь |
