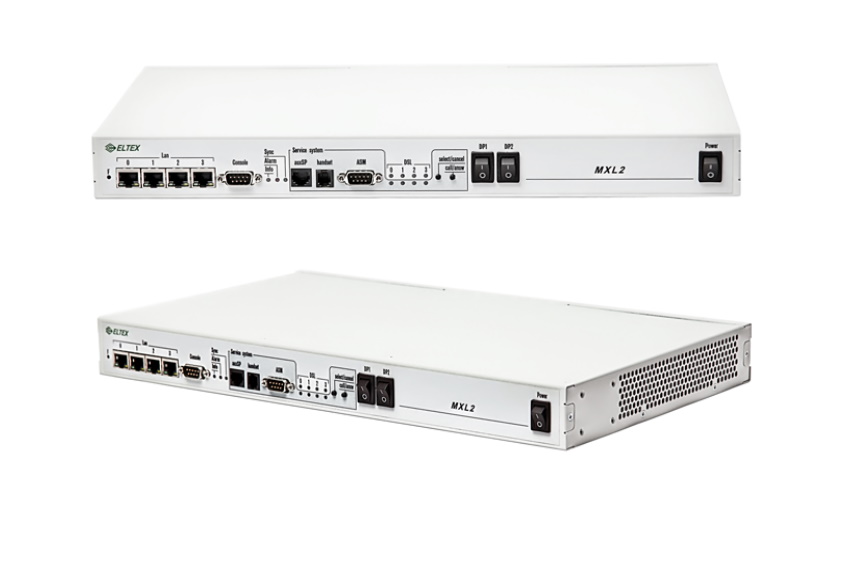

SHDSL-модем MXL2E-2 производства Eltex

MXL2E-2
SHDSL-модемы MXL2Е-2 SHDSL-модемы MXL2E-2 предназначены для организации новых цифровых трактов по физическим линиям и для увеличения пропускной способности существующих систем по технологии G.shdsl, позволяющей достигнуть максимальной скорости передачи данных до 11,4 Мбит/с по одной паре (стандарт ITU-T G.991.2).

При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса.

Подсистема ДП

Для оптимальной реализации конкретной системы связи система ДП в MXL2E-2 сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.

Аналоговая служебная связь

Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.

Телеметрия

Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.

Удаленный мониторинг и управление

Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс.

Преимущества

  • модем MXL2E-2 обеспечивает передачу кадров Ethernet с поддержкой агрегации до двух потоков SHDSL;
  • в единый канал передачи данных и может выполнять функции прозрачной передачи данных сети
  • Ethernet с поддержкой VLAN 802.1q;
  • дистанционное питание до 6-ти регенераторов с одной стороны;
  • напряжение дистанционного питания +/- 300 В;
  • устройства работают под управлением операционной системы Linux;
  • определение места обрыва линии с точностью до регенерационного участка;
  • цифровая служебная связь;
  • возможность организации VLAN;
  • поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL;
  • единая система мониторинга.

Технические характеристики

  • 2 интерфейса SHDSL, SHDSL.bis, до 11.4 Мбит/с по одной паре
  • Режим работы двухпарный
  • Линейный код TC-PAM 4/8/16/32/64/128
  • Диапазон скоростей связи по одному каналу 192-11392 кбит/сек
  • Шаг изменения скорости 64 кбит/сек
  • Максимальное сопротивление шлейфа 1 кОм
  • Выходное напряжение ДП ± 150 В/±300 В
  • Максимальный ток ДП 60мА/100мА
  • Выходное напряжение источника тока обтекания 36 …72 В
  • Величина тока обтекания 4..8 мА

4 интерфейса Ethernet

  • Тип разьема RJ-45
  • cкорость передачи 10/100Мбит/сек
  • автоопределение, дуплекс/полудуплекс
  • поддержка стандартов 10Base T/100Base TX
  • емкость таблицы MAC-адресов 2K
  • максимальное количество VLAN 64

Функциональные характеристики

  • коммутатор L2
  • поддержка VLAN 802.1q
  • связывание сетевых интерфейсов (bonding)

Общие параметры

  • Напряжение питания -(36 В…72 В) постоянного тока
  • Рабочий диапазон температур от +5° до +30°С
  • Потребляемая мощность не более 160 Вт, включая ДП
  • Относительная влажность до 80%
  • Габариты 485x270x40 мм
;
