РВ Реле времени цокольные производства TDM ELECTRIC

Реле времени цокольные серии РВ
Назначение
  • для коммутации электрических цепей с определенными, предварительно установленными выдержками времени.
Применение
  • применяются в схемах автоматики как комплектующее изделие.
Материалы
  • корпус из негорючего самозатухающего пластика.
Конструкция
  • реле времени РВ1-РВ5 имеют цокольные контакты 8-pin и устанавливаются на din-рейку или монтажную плоскость при помощи разъема Р8Ц;
  • в комплектацию и к реле РВ2 и РВ3 входят 4 сменные шкалы, позволяющие менять различные временные диапазоны;
  • реле РВ4 устанавливается в вырез щитка 45х55 мм;
  • циклическое реле времени серии РВ5 позволяют установить максимальную цикличность срабатывания - 60 минут.
Преимущества
  • реле времени серии РВ1-РВ3 при сохранении надежности и точности срабатывания являются самыми доступными реле на рынке;
  • использование цокольного разъема Р8Ц позволяет быстро заменить старое реле на новое при выходе его из строя или при необходимости изменения функциональности или временных параметров;
  • реле РВ1 имеют на лицевой панели переключатель режимов работы (режим А: задержка включения – контакт 2Р, режим В: задержка включения контакт 1Р плюс индикация питающего напряжения – контакт 1Р);
  • реле времени РВ2 и РВ3 могут устанавливаться в вырез в щитке при помощи дополнительного крепления КР-57;
  • реле времени серии РВ3 могут работать при напряжении 24-220В АС/DC;
  • электронное цокольное реле РВ4 позволяет объединить в одном исполнении широчайший временной диапазон 0,1сек-9990час;
  • циклические реле времени РВ5 имеются 2 независимые выдержки времени: включения и отключения, что позволяет получить необходимую гибкость в задании цикла управления технологическим процессом.
Аксессуары

Реле РВ1-РВ5 подключаются к сети при помощи разъема Р8Ц.

Реле РВ2, РВ3 могут устанавливаться в вырез щитка при помощи крепления КР-57

Схемы подключения к сети:

Контакты 2 и 7 предназначены для питания реле, контакты 4-1-3 и 5-8-6 – рабочие переключающие контакты реле (нормально замкнутые 1-4 и 8-5, нормально разомкнутые 1-3 и 8-6).

Примечание: в реле серии РВ5 имеется контакт 1Р – контакты 4-1-3 – не рабочие.

Схемы работы реле

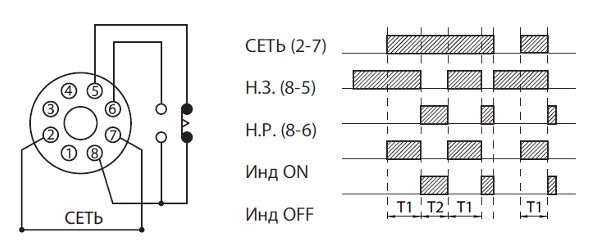

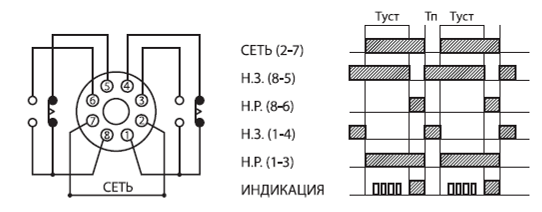

Схема работы реле РВ1 (в режиме работы А)и реле РВ4 Схема работы реле РВ1 (в режиме работы В)
Схема работы реле РВ2, РВ3 Схема работы реле РВ5



Расшифровка сокращений:
Н.З. – нормально замкнутый контакт,
Н.Р. – нормально разомкнутый контакт,
Tуст – установленное (запрограммированное) время,
Tп - время перезагрузки реле,



Наименование параметра РВ1 РВ2 РВ3 РВ4
Номинальный ток нагрузки In, А
5
Номинальное напряжение, В
230 AC
24-230 АС/DC 230 AC
Номинальная частота переменного тока, Гц
50
Потребляемая мощность, не более, ВА
2
10
Устанавливаемые максимальные задержки времени РВ1А: 1сек, 10сек, 1мин, 10мин
РВ1С: 6сек, 60сек, 6 мин, 60мин
РВ1Е: 3мин, 30мин, 3час, 30час
РВ2A: 0,5сек, 5сек, 30 сек, 3 мин
РВ2D: 10сек, 100сек, 10мин, 60мин
РВ2G: 4 мин, 40мин, 4час, 24час
РВ3A: 0,5сек, 5сек, 30 сек, 3 мин
РВ3G: 4 мин, 40мин, 4час, 24час
0,1сек-9990час
Погрешность отчета времени, не более
2%
Время перезагрузки*, не более, с 0,1
0,5
Режимы работы Режим А: задержка включения
Режим В: задержка включения, индикация питающего напряжения
- задержка включения;
- индикация питающего напряжения
- задержка включения
Тип контакта В режиме работы А: - 2р (переключающий)
В режиме работы В: - 1р основной (переключающий);
- 1р доп.контакт (переключающий) - индикация питающего напряжения
- 1р основной (переключающий);
- 1р доп.контакт (переключающий) - индикация питающего напряжения
- 2р (переключающий)
Диапазон рабочих температур, 0С
-10 - +55
Электрическая износостойкость, не менее, циклов
105
Механическая износостойкость, не менее, циклов 106
107
Вес, не более, кг 0,16
0,1
Способ установки С использованием цокольного разъема 8-pin Р8Ц (на din-рейку или монтажную плоскость) С использованием цокольного разъема 8-pin Р8Ц (на din-рейку или монтажную плоскость)
При дополнительном использовании крепления КР-57 устанавливается в вырез щитка 45х55 мм
В вырез щитка 45х45 мм (подключение контактов с помощью разъема Р8Ц)
Установка и отображение времени Механический регулятор ЖК-дисплей
* - время перезагрузки – минимальный отрезок времени с момента отключения питающей сети до момента начала следующего цикла
Наименование параметра РВ5
Номинальный ток нагрузки In, А 5
Номинальное напряжение, В 230 AC
Номинальная частота переменного тока, Гц 50
Потребляемая мощность, не более, ВА 2
Устанавливаемые максимальные выдержки времени: ВКЛхОТКЛ РВ51: 60х60 сек
РВ52: 6х6 мин
РВ53: 60х60 мин
Погрешность отчета времени, не более 2%
Режимы работы - циклический (две независимых выдержки времени)
Тип контакта - 1р (переключающий)
Диапазон рабочих температур, 0С -10 - +55
Электрическая износостойкость, не менее, циклов 105
Механическая износостойкость, не менее, циклов 106
Вес, не более, кг 0,21
Способ установки В вырез щитка 50х62 мм (подключение контактов с помощью разъема Р8Ц)



Код Артикул Описание Заказать
154726 SQ1503-0007 Реле времени 4-диапазоннное 2 режима цокольное РВ1A-2реж-1сек/10мин-5А-220В-8Ц TDM Заказать
154727 SQ1503-0008 Реле времени 4-диапазоннное 2 режима цокольное РВ1C-2реж-6сек/60мин-5А-220В-8Ц TDM Заказать
154728 SQ1503-0009 Реле времени 4-диапазоннное 2 режима цокольное РВ1E-2реж-3мин/30час-5А-220В-8Ц TDM Заказать
154729 SQ1503-0010 Реле времени 4-диапазоннное цокольное РВ2A-0,5сек/3мин-5A-220В-8Ц TDM Заказать
154730 SQ1503-0011 Реле времени 4-диапазоннное цокольное РВ2D-10сек/60мин-5A-220В-8Ц TDM Заказать
154731 SQ1503-0012 Реле времени 4-диапазоннное цокольное РВ2G-4мин/24час-5A-220В-8Ц TDM Заказать
154732 SQ1503-0013 Реле времени 4-диапазоннное 24-220В цокольное РВ3A-0,5сек/3мин-5A-24/220В-8Ц TDM Заказать
154733 SQ1503-0014 Реле времени 4-диапазоннное 24-220В цокольное РВ3G-4мин/24час-5A-24/220В-8Ц TDM Заказать
154734 SQ1503-0015 Реле времени цифровое цокольное в крышку щитка РВ41-0,1сек/9990час-5А-220В-8Ц/Щ TDM Заказать
154735 SQ1503-0016 Реле времени 2 выдержки цокольное в крышку щитка РВ51-2Т-60х60cек-5А-220В-8Ц/Щ TDM Заказать
154736 SQ1503-0017 Реле времени 2 выдержки цокольное в крышку щитка РВ52-2Т-6х6мин-5А-220В-8Ц/Щ TDM Заказать
154737 SQ1503-0018 Реле времени 2 выдержки цокольное в крышку щитка РВ53-2Т-60х60мин-5А-220В-8Ц/Щ TDM Заказать
;
