КМН Контакторы малогабаритные промышленного назначения в оболочке

Контакторы малогабаритные промышленного назначения в оболочке серии КМН
Назначение
Дистанционный пуск и остановка трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В.
Защита электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
Применение

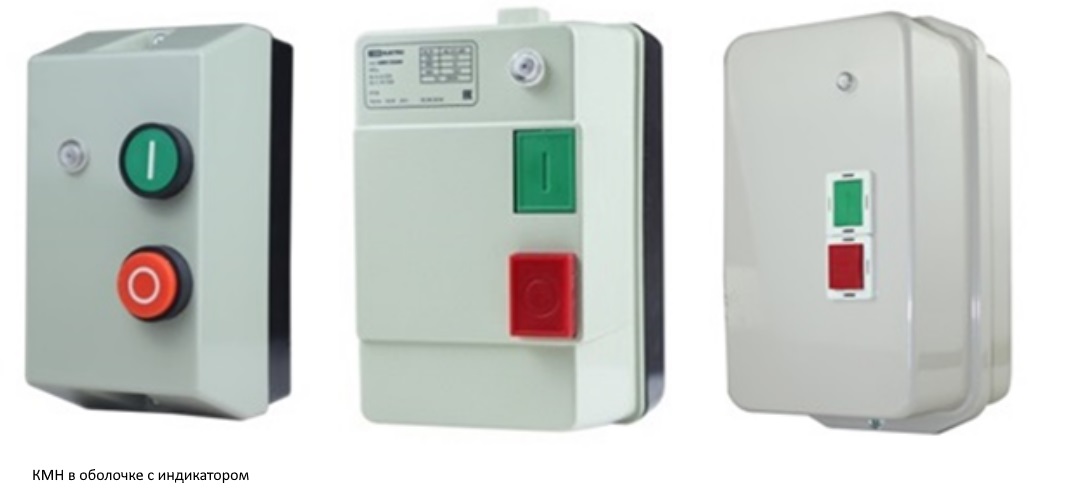

Контакторы КМН в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМН, теплового реле РТН, оболочки с сальниками и кнопок управления.
Оболочка со степенью защиты IP54 позволяет использовать контактор на строительных площадках, в лакокрасочных, термических и гальванических цехах, в сельскохозяйственном производстве (при условии помещения аппаратуры под защитный навес).
Контакторы КМН 10910 – КМН 23211 применяются в пластиковой оболочке, контакторы КМН 34012 – КМН 49512 - в металлической.
Конструкция
Заводская схема управления позволяет избежать ошибок при подключении на месте и сокращает время монтажа, которое ограничено только присоединением линейных питающих проводников, проводников к нагрузке и заземляющего проводника.
При управлении активными нагрузками (нагревательные цепи, цепи освещения), которые используют нулевой провод, рациональнее применять схему управления на 220 В.




КМН-1091(0/1)

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 9
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 25
Номинальная мощность по АС-3, кВт 230В 2,2
400В 4
660В 5,5
Макс. кратковременная нагрузка (t≤1с), А 162
Условный ток короткого замыкания Inc, А 1000
Защита от сверхтоков – предохранитель gG, А 10
Мощность рассеяния при Iе, Вт АС-3 0,2
АС-1 1,56


КМН-1121(0/1)

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 12
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 25
Номинальная мощность по АС-3, кВт 230В 3
400В 5,5
660В 7,5
Макс. кратковременная нагрузка (t≤1с), А 216
Условный ток короткого замыкания Inc, А 1000
Защита от сверхтоков – предохранитель gG, А 20
Мощность рассеяния при Iе, Вт АС-3 0,36
АС-1 1,56


КМН-1181(0/1)

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 18
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 32
Номинальная мощность по АС-3, кВт 230В 4
400В 7,5
660В 10
Макс. кратковременная нагрузка (t≤1с), А 324
Условный ток короткого замыкания Inc, А 3000
Защита от сверхтоков – предохранитель gG, А 25
Мощность рассеяния при Iе, Вт АС-3 0,8
АС-1 2,5


КМН-2251(0/1)

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 25
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 40
Номинальная мощность по АС-3, кВт 230В 5,5
400В 11
660В 15
Макс. кратковременная нагрузка (t≤1с), А 450
Условный ток короткого замыкания Inc, А 3000
Защита от сверхтоков – предохранитель gG, А 40
Мощность рассеяния при Iе, Вт АС-3 1,25
АС-1 3,2


КМН-2321(0/1)

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 32
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 50
Номинальная мощность по АС-3, кВт 230В 7,5
400В 15
660В 18,5
Макс. кратковременная нагрузка (t≤1с), А 576
Условный ток короткого замыкания Inc, А 3000
Защита от сверхтоков – предохранитель gG, А 50
Мощность рассеяния при Iе, Вт АС-3 2
АС-1 5


КМН-34012

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 40
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 60
Номинальная мощность по АС-3, кВт 230В 11
400В 18,5
660В 30
Макс. кратковременная нагрузка (t≤1с), А 720
Условный ток короткого замыкания Inc, А 3000
Защита от сверхтоков – предохранитель gG, А 50
Мощность рассеяния при Iе, Вт АС-3 2,4
АС-1 5,4


КМН-35012

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 50
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 80
Номинальная мощность по АС-3, кВт 230В 15
400В 22
660В 33
Макс. кратковременная нагрузка (t≤1с), А 900
Условный ток короткого замыкания Inc, А 3000
Защита от сверхтоков – предохранитель gG, А 63
Мощность рассеяния при Iе, Вт АС-3 3,7
АС-1 9,6


КМН-46512

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 65
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 80
Номинальная мощность по АС-3, кВт 230В 18,5
400В 30
660В 37
Макс. кратковременная нагрузка (t≤1с), А 1170
Условный ток короткого замыкания Inc, А 3000
Защита от сверхтоков – предохранитель gG, А 80
Мощность рассеяния при Iе, Вт АС-3 4,2
АС-1 6,4


КМН-48012

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 80
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 125
Номинальная мощность по АС-3, кВт 230В 22
400В 37
660В 45
Макс. кратковременная нагрузка (t≤1с), А 1440
Условный ток короткого замыкания Inc, А 5000
Защита от сверхтоков – предохранитель gG, А 100
Мощность рассеяния при Iе, Вт АС-3 5,1
АС-1 12,5


КМН-49512

Наименование параметра Значение
Номинальное рабочее напряжение переменного тока Uе,В 230; 400; 660
Номинальное напряжение изоляции Ui,В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400В), А 95
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 125
Номинальная мощность по АС-3, кВт 230В 25
400В 45
660В 45
Макс. кратковременная нагрузка (t≤1с), А 1710
Условный ток короткого замыкания Inc, А 5000
Защита от сверхтоков – предохранитель gG, А 100
Мощность рассеяния при Iе, Вт АС-3 7,2
АС-1 12,5
Код Артикул Описание Заказать
155175 SQ0709-0001 Контактор КМН10960 9А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155176 SQ0709-0002 Контактор КМН10960 9А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155177 SQ0709-0003 Контактор КМН11260 12А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155178 SQ0709-0004 Контактор КМН11260 12А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155179 SQ0709-0005 Контактор КМН11860 18А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155180 SQ0709-0006 Контактор КМН11860 18А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155181 SQ0709-0007 Контактор КМН22560 25А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155182 SQ0709-0008 Контактор КМН22560 25А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155183 SQ0709-0009 Контактор КМН23260 32А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155184 SQ0709-0010 Контактор КМН23260 32А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155185 SQ0709-0011 Контактор КМН34062 40А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155186 SQ0709-0012 Контактор КМН34062 40А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155187 SQ0709-0013 Контактор КМН35062 50А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155188 SQ0709-0014 Контактор КМН35062 50А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155189 SQ0709-0015 Контактор КМН46562 65А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155190 SQ0709-0016 Контактор КМН46562 65А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155191 SQ0709-0017 Контактор КМН48062 80А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155192 SQ0709-0018 Контактор КМН48062 80А в оболочке Ue=380В/АС3 IP54 TDM Заказать
155193 SQ0709-0019 Контактор КМН49562 95А в оболочке Ue=220В/АС3 IP54 TDM Заказать
155194 SQ0709-0020 Контактор КМН49562 95А в оболочке Ue=380В/АС3 IP54 TDM Заказать
