РТН Реле электротепловое производства TDM ELECTRIC

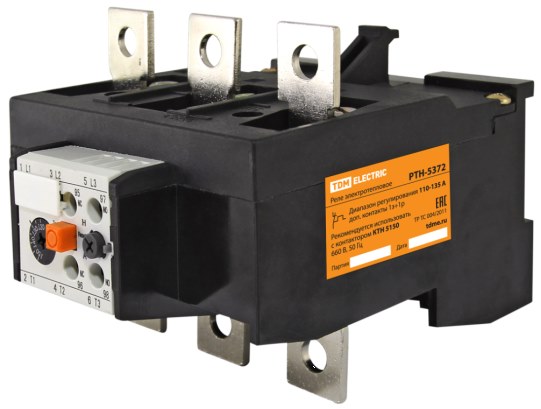

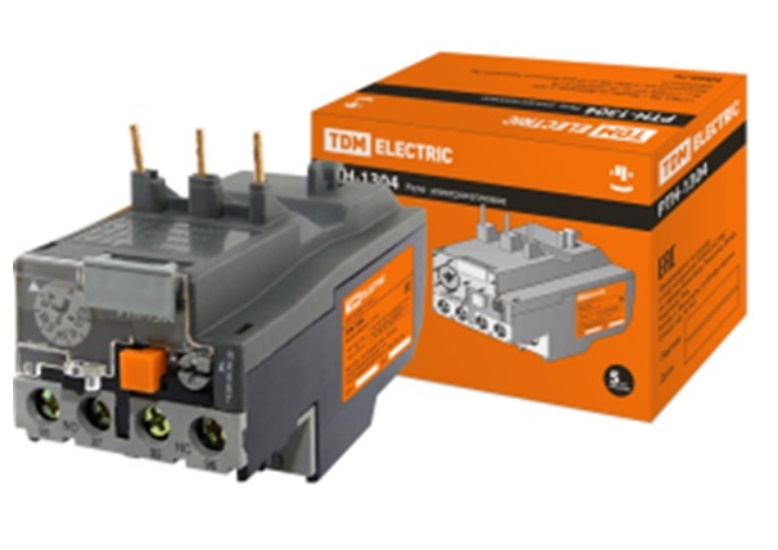

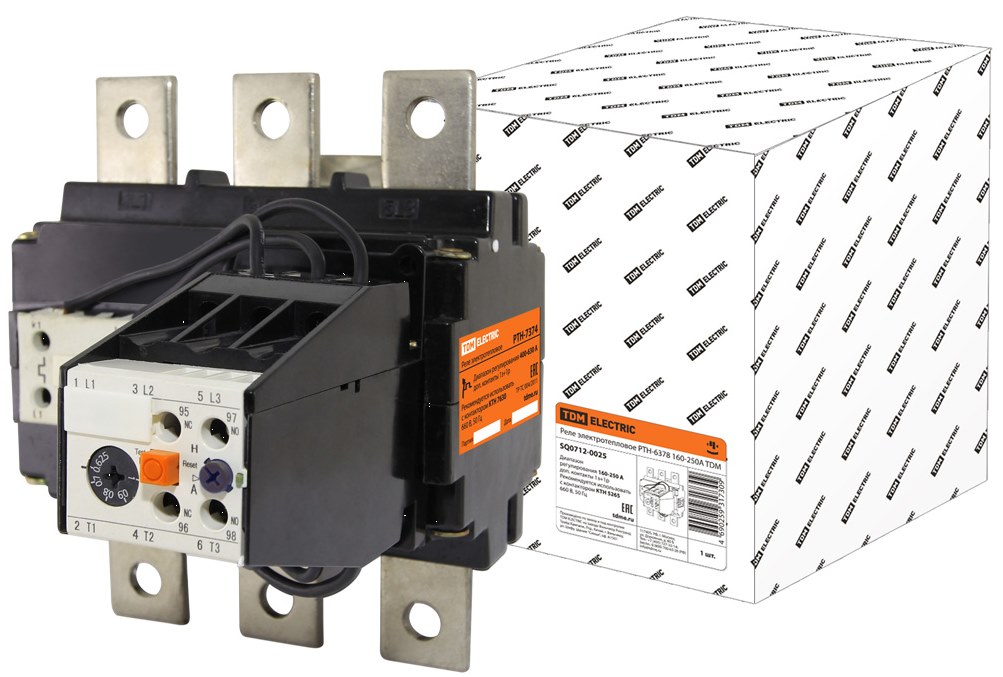

Реле электротепловое серии РТН
  • Реле электротепловое серии РТН
  • Реле РТН
  • РТН Реле
  • РТН реле
Назначение
Для защиты электродвигателей от перегрузки, ассиметрии фаз, затянутого пуска и заклинивания ротора.
Конструкция
Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока.
Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.

О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.
Наличие кнопки «Тест» позволяет проверить работоспособность реле до его подключения в силовую цепь.
Возможность принудительной  остановки контактора.


РТН-1301...РТН-3353

Наименование параметра Значение
Диапазон уставок реле, А 0,1÷32
Номинальное рабочее напряжение Uе, В 230~, 400~, 660~
Номинальное напряжение изоляции Ui, В 660
Номинальное импульсное напряжение Uimp, кВ 6
частота, Гц 50
Сечение присоединяемых проводников, мм2 Гибкий кабель без наконечника 1,5÷10
Гибкий кабель с наконечником 1÷4
Жесткий кабель 1÷6
Крутящий момент при затягивании, Н•м 2


РТН-3355...РТН-3365

Наименование параметра Значение
Диапазон уставок реле, А 30÷93
Номинальное рабочее напряжение Uе, В 230~, 400~, 660~
Номинальное напряжение изоляции Ui, В 660
Номинальное импульсное напряжение Uimp, кВ 6
частота, Гц 50
Сечение присоединяемых проводников, мм2 Гибкий кабель без наконечника 4÷35
Гибкий кабель с наконечником 4÷35
Жесткий кабель 4÷35
Крутящий момент при затягивании, Н•м 9
Код Артикул Описание Заказать
155231 SQ0712-0001 Реле электротепловое РТН-1304 0,4-0,63А TDM Заказать
155232 SQ0712-0002 Реле электротепловое РТН-1305 0,63-1,0А TDM Заказать
155233 SQ0712-0003 Реле электротепловое РТН-1306 1,0-1,6А TDM Заказать
155234 SQ0712-0004 Реле электротепловое РТН-1307 1,6-2,5А TDM Заказать
155235 SQ0712-0005 Реле электротепловое РТН-1308 2,5-4,0А TDM Заказать
155236 SQ0712-0006 Реле электротепловое РТН-1310 4-6А TDM Заказать
155237 SQ0712-0007 Реле электротепловое РТН-1312 5,5-8А TDM Заказать
155238 SQ0712-0008 Реле электротепловое РТН-1314 7-10А TDM Заказать
155239 SQ0712-0009 Реле электротепловое РТН-1316 9-13А TDM Заказать
155240 SQ0712-0010 Реле электротепловое РТН-1321 12-18А TDM Заказать
155241 SQ0712-0011 Реле электротепловое РТН-1322 17-25А TDM Заказать
155243 SQ0712-0012 Реле электротепловое РТН-3353 23-32А TDM Заказать
155244 SQ0712-0013 Реле электротепловое РТН-3355 30-40А TDM Заказать
155245 SQ0712-0014 Реле электротепловое РТН-3357 37-50А TDM Заказать
155246 SQ0712-0015 Реле электротепловое РТН-3359 48-65А TDM Заказать
155247 SQ0712-0016 Реле электротепловое РТН-3361 55-70А TDM Заказать
155248 SQ0712-0017 Реле электротепловое РТН-3363 63-80А TDM Заказать
155249 SQ0712-0018 Реле электротепловое РТН-3365 80-93А TDM Заказать
155242 SQ0712-0019 Реле электротепловое РТН-2355 28-36А TDM Заказать
330396 SQ0712-0020 Реле электротепловое РТН-5370 63-90А TDM Заказать
330397 SQ0712-0021 Реле электротепловое РТН-5371 90-120А TDM Заказать
330398 SQ0712-0022 Реле электротепловое РТН-5372 110-135А TDM Заказать
330399 SQ0712-0023 Реле электротепловое РТН-5374 135-160А TDM Заказать
330400 SQ0712-0024 Реле электротепловое РТН-5376 150-180А TDM Заказать
330401 SQ0712-0025 Реле электротепловое РТН-6378 160-250А TDM Заказать
330402 SQ0712-0026 Реле электротепловое РТН-7372 200-320А TDM Заказать
330403 SQ0712-0027 Реле электротепловое РТН-7374 250-400А TDM Заказать
330404 SQ0712-0028 Реле электротепловое РТН-8370 320-500А TDM Заказать
330405 SQ0712-0029 Реле электротепловое РТН-8373 400-630А TDM Заказать
413116 SQ0712-0030 Реле электротепловое РТН-1301 0,1-0,16А TDM Заказать
413117 SQ0712-0031 Реле электротепловое РТН-1302 0,16-0,25А TDM Заказать
413118 SQ0712-0032 Реле электротепловое РТН-1303 0,25-0,4А TDM Заказать
;
