Светосигнальные индикаторы, кнопки управления и переключатели

Светосигнальные индикаторы, кнопки управления и переключатели
  • Светосигнальные индикаторы, кнопки управления и переключатели
  • Малогабаритные светосигнальные индикаторы
  • Переключатели
  • Кнопки управления
Назначение
Светосигнальные индикаторы предназначены для индикации состояния электрических цепей.
Кнопки управления предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Применение
В электрощитах.
В промышленном оборудовании.
На объектах энергоснабжения.
Конструкция
Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.
Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы
(6000 часов).
Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения.
Светодиодная матрица может быть на напряжение 12 В, 24 В, 36 В, 110 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной
матрицей.
Быстросъемная головка позволяет производить замену светофильтров и ламп.
Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.
Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.
Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения (у изделий с металлическим основанием).


Вид тока переменный

Наименование параметра Значение
Номинальное рабочее напряжение, В 660; 400; 230; 120; 48
Номинальный рабочий ток контактов, А Категория применения АС-12
2,5; 4,5; 7,5; 10; 10
Категория применения АС-15
1,5; 2,5; 4,5; 6; 6
Электрическая износостойкость, циклов В-О х3х105 ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; ALCLR, AKS — 10
Механическая износостойкость, циклов В-О x106 600 – для всех устройств; 100 – кнопки с ключом и кнопки с фиксацией
Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 IP 40
% нагрузки контактов по току от рабочего значения 40; 25; 15
Диапазон рабочих температур, °С от -10 до +40
Влажность окружающей среды 45-90% без выпадения конденсата


Вид тока: постоянный

Наименование параметра Значение
Номинальное рабочее напряжение, В 400; 230; 120; 48; 24
Номинальный рабочий ток контактов, А Категория применения DС-12
0,6; 1,3; 2,5; 5; 10
Категория применения DС-13
0,1; 0,3; 0,6; 1,3; 2,5
Электрическая износостойкость, циклов В-О х3х105 ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; ALCLR, AKS — 10
Механическая износостойкость, циклов В-О х106 600 – для всех устройств; 100 – кнопки с ключом и кнопки с фиксацией
Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 IP 40
% нагрузки контактов по току от рабочего значения 40; 25; 15
Диапазон рабочих температур, °С от -10 до +40
Влажность окружающей среды 45-90% без выпадения конденсата
Код Артикул Описание Заказать
155427 SQ0702-0001 Лампа AD-22DS(LED)матрица d22мм белый 230В TDM Заказать
155442 SQ0702-0002 Лампа AD-22DS(LED)матрица d22мм красный 230В TDM Заказать
155432 SQ0702-0003 Лампа AD-22DS(LED)матрица d22мм желтый 230В TDM Заказать
155437 SQ0702-0004 Лампа AD-22DS(LED)матрица d22мм зеленый 230В TDM Заказать
155447 SQ0702-0005 Лампа AD-22DS(LED)матрица d22мм синий 230В TDM Заказать
155443 SQ0702-0006 Лампа AD-22DS(LED)матрица d22мм красный 24В AC/DC TDM Заказать
155438 SQ0702-0007 Лампа AD-22DS(LED)матрица d22мм зеленый 24В AC/DC TDM Заказать
155453 SQ0702-0008 Лампа AL-22 сигнальная d22мм красный неон/230В цилиндр TDM Заказать
155452 SQ0702-0009 Лампа AL-22 сигнальная d22мм зеленый неон/230В цилиндр TDM Заказать
155459 SQ0702-0010 Лампа AL-22TE сигнальная d22мм красный неон/230В цилиндр TDM Заказать
155458 SQ0702-0011 Лампа AL-22TE сигнальная d22мм зеленый неон/230В цилиндр TDM Заказать
155468 SQ0702-0012 Лампа ENR-22 сигнальная d22мм красный неон/230В цилиндр TDM Заказать
155467 SQ0702-0013 Лампа ENR-22 сигнальная d22мм зеленый неон/230В цилиндр TDM Заказать
155466 SQ0702-0014 Лампа ENR-22 сигнальная d22мм желтый неон/230В цилиндр TDM Заказать
155426 SQ0702-0015 Лампа AD-22DS(LED)матрица d22мм белый 12В AC/DC TDM Заказать
155441 SQ0702-0016 Лампа AD-22DS(LED)матрица d22мм красный 12В AC/DC TDM Заказать
155431 SQ0702-0017 Лампа AD-22DS(LED)матрица d22мм желтый 12В AC/DC TDM Заказать
155436 SQ0702-0018 Лампа AD-22DS(LED)матрица d22мм зеленый 12В AC/DC TDM Заказать
155446 SQ0702-0019 Лампа AD-22DS(LED)матрица d22мм синий 12В AC/DC TDM Заказать
155428 SQ0702-0020 Лампа AD-22DS(LED)матрица d22мм белый 24В AC/DC TDM Заказать
155433 SQ0702-0021 Лампа AD-22DS(LED)матрица d22мм желтый 24В AC/DC TDM Заказать
155448 SQ0702-0022 Лампа AD-22DS(LED)матрица d22мм синий 24В AC/DC TDM Заказать
155429 SQ0702-0023 Лампа AD-22DS(LED)матрица d22мм белый 36В AC/DC TDM Заказать
155444 SQ0702-0024 Лампа AD-22DS(LED)матрица d22мм красный 36В AC/DC TDM Заказать
155434 SQ0702-0025 Лампа AD-22DS(LED)матрица d22мм желтый 36В AC/DC TDM Заказать
155439 SQ0702-0026 Лампа AD-22DS(LED)матрица d22мм зеленый 36В AC/DC TDM Заказать
155449 SQ0702-0027 Лампа AD-22DS(LED)матрица d22мм синий 36В AC/DC TDM Заказать
155425 SQ0702-0028 Лампа AD-22DS(LED)матрица d22мм белый 110В AC/DC TDM Заказать
155440 SQ0702-0029 Лампа AD-22DS(LED)матрица d22мм красный 110В AC/DC TDM Заказать
155430 SQ0702-0030 Лампа AD-22DS(LED)матрица d22мм желтый 110В AC/DC TDM Заказать
155435 SQ0702-0031 Лампа AD-22DS(LED)матрица d22мм зеленый 110В AC/DC TDM Заказать
155445 SQ0702-0032 Лампа AD-22DS(LED)матрица d22мм синий 110В AC/DC TDM Заказать
155450 SQ0702-0033 Лампа AL-22 сигнальная d22мм белый неон/230В цилиндр TDM Заказать
155451 SQ0702-0034 Лампа AL-22 сигнальная d22мм желтый неон/230В цилиндр TDM Заказать
155454 SQ0702-0035 Лампа AL-22 сигнальная d22мм прозрачн. неон/230В цилиндр TDM Заказать
155455 SQ0702-0036 Лампа AL-22 сигнальная d22мм синий неон/230В цилиндр TDM Заказать
155456 SQ0702-0037 Лампа AL-22TE сигнальная d22мм белый неон/230В цилиндр TDM Заказать
155457 SQ0702-0038 Лампа AL-22TE сигнальная d22мм желтый неон/230В цилиндр TDM Заказать
155460 SQ0702-0039 Лампа AL-22TE сигнальная d22мм прозрачн. неон/230В цилиндр TDM Заказать
155461 SQ0702-0040 Лампа AL-22TE сигнальная d22мм синий неон/230В цилиндр TDM Заказать
155465 SQ0702-0041 Лампа ENR-22 сигнальная d22мм белый неон/230В цилиндр TDM Заказать
155469 SQ0702-0042 Лампа ENR-22 сигнальная d22мм синий неон/230В цилиндр TDM Заказать
155462 SQ0702-0045 Лампа BV63 матрица d22 мм зеленыйTDM Заказать
155463 SQ0702-0046 Лампа BV64 матрица d22 мм красныйTDM Заказать
155464 SQ0702-0047 Лампа BV65 матрица d22 мм желтыйTDM Заказать
155398 SQ0702-0048 Дополнительный контакт для светосигнальной арматуры1НЗ TDM Заказать
155399 SQ0702-0049 Дополнительный контакт для светосигнальной арматуры1НО TDM Заказать
155401 SQ0702-0050 Лампа AD-16DS(LED)матрица d16мм белый 12В AC/DC TDM Заказать
155416 SQ0702-0051 Лампа AD-16DS(LED)матрица d16мм красный 12В AC/DC TDM Заказать
155406 SQ0702-0052 Лампа AD-16DS(LED)матрица d16мм желтый 12В AC/DC TDM Заказать
155411 SQ0702-0053 Лампа AD-16DS(LED)матрица d16мм зеленый 12В AC/DC TDM Заказать
155421 SQ0702-0054 Лампа AD-16DS(LED)матрица d16мм синий 12В AC/DC TDM Заказать
155403 SQ0702-0055 Лампа AD-16DS(LED)матрица d16мм белый 24В AC/DC TDM Заказать
155418 SQ0702-0056 Лампа AD-16DS(LED)матрица d16мм красный 24В AC/DC TDM Заказать
155408 SQ0702-0057 Лампа AD-16DS(LED)матрица d16мм желтый 24В AC/DC TDM Заказать
155413 SQ0702-0058 Лампа AD-16DS(LED)матрица d16мм зеленый 24В AC/DC TDM Заказать
155423 SQ0702-0059 Лампа AD-16DS(LED)матрица d16мм синий 24В AC/DC TDM Заказать
155404 SQ0702-0060 Лампа AD-16DS(LED)матрица d16мм белый 36В AC/DC TDM Заказать
155419 SQ0702-0061 Лампа AD-16DS(LED)матрица d16мм красный 36В AC/DC TDM Заказать
155409 SQ0702-0062 Лампа AD-16DS(LED)матрица d16мм желтый 36В AC/DC TDM Заказать
155414 SQ0702-0063 Лампа AD-16DS(LED)матрица d16мм зеленый 36В AC/DC TDM Заказать
155424 SQ0702-0064 Лампа AD-16DS(LED)матрица d16мм синий 36В AC/DC TDM Заказать
155400 SQ0702-0065 Лампа AD-16DS(LED)матрица d16мм белый 110В AC/DC TDM Заказать
155415 SQ0702-0066 Лампа AD-16DS(LED)матрица d16мм красный 110В AC/DC TDM Заказать
155405 SQ0702-0067 Лампа AD-16DS(LED)матрица d16мм желтый 110В AC/DC TDM Заказать
155410 SQ0702-0068 Лампа AD-16DS(LED)матрица d16мм зеленый 110В AC/DC TDM Заказать
155420 SQ0702-0069 Лампа AD-16DS(LED)матрица d16мм синий 110В AC/DC TDM Заказать
155402 SQ0702-0070 Лампа AD-16DS(LED)матрица d16мм белый 230В АС TDM Заказать
155417 SQ0702-0071 Лампа AD-16DS(LED)матрица d16мм красный 230В АС TDM Заказать
155407 SQ0702-0072 Лампа AD-16DS(LED)матрица d16мм желтый 230В АС TDM Заказать
155412 SQ0702-0073 Лампа AD-16DS(LED)матрица d16мм зеленый 230В АС TDM Заказать
155422 SQ0702-0074 Лампа AD-16DS(LED)матрица d16мм синий 230В АС TDM Заказать
256859 SQ0702-0080 Лампа сигнальная YL238-01 зеленая неон 230В TDM Заказать
256860 SQ0702-0081 Лампа сигнальная YL238-02 красная неон 230В TDM Заказать
155482 SQ0703-0001 Переключатель АNС-22-2 на 2 фикс.полож.красный неон/230В I-O 1з+1р TDM Заказать
155481 SQ0703-0002 Переключатель АNС-22-2 на 2 фикс.полож.зеленый неон/230В I-O 1з+1р TDM Заказать
155483 SQ0703-0003 Переключатель АNСLR-22-3 на 3 фикс.полож.зеленый неон/230В I-O 1з+1р TDM Заказать
155484 SQ0703-0004 Переключатель АNСLR-22-3 на 3 фикс.полож.красный неон/230В I-O 1з+1р TDM Заказать
155478 SQ0703-0005 Переключатель АKS-22 черный с ключом на 2 фиксир.положения I-O 1з+1р TDM Заказать
155480 SQ0703-0006 Переключатель АLСLR-22 черный на 3 фиксир.положения I-O-II 1з+1р TDM Заказать
155485 SQ0703-0007 Переключатель АС-22 на 2 фиксир.положения I-O 1з+1р TDM Заказать
155479 SQ0703-0008 Переключатель АLС-22 черный с длинной рукояткой на 2 фиксир.положения I-O 1з+1р TDM Заказать
155472 SQ0703-0009 Переключатель BG45 черный 2 положения с ключом 1з+1р TDM Заказать
155470 SQ0703-0010 Переключатель BD25 черный 2 положения I-0 стандарт. ручка 1з+1р TDM Заказать
155471 SQ0703-0011 Переключатель BD33 черный 3 положения I-0-II стандарт. ручка 1з+1з TDM Заказать
155473 SQ0703-0012 Переключатель BJ25 черный 2 положения I-0 длинная ручка 1з+1р TDM Заказать
155474 SQ0703-0013 Переключатель BJ33 черный 3 положения I-0-II длинная ручка 1з+1р TDM Заказать
155475 SQ0703-0014 Переключатель BK 2365 2 положения зеленый 1з+1р TDM Заказать
155476 SQ0703-0015 Переключатель BK 2465 2 положения красный 1з+1р TDM Заказать
155477 SQ0703-0016 Переключатель BK 2565 2 положения желтый 1з+1р TDM Заказать

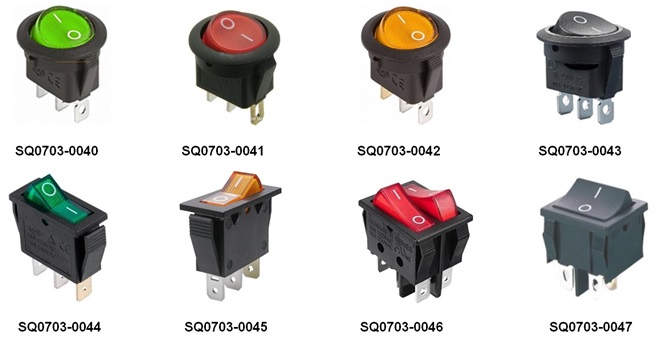

256861 SQ0703-0017 Клавишный переключатель YL-206 черный 3 положения 2з+2з TDM Заказать
256862 SQ0703-0018 Клавишный переключатель YL-208-01 черный корпус красная клавиша (влагозащищенный) 2 положения 2з TDM Заказать
256863 SQ0703-0019 Клавишный переключатель YL-211-01 серый 2 положения 1з TDM Заказать
256864 SQ0703-0020 Клавишный переключатель YL-211-02 черный корпус красная клавиша 2 положения 1з TDM Заказать

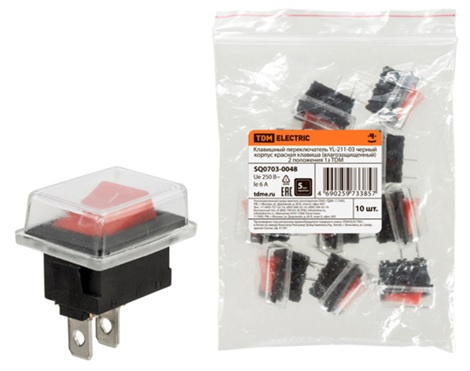

256865 SQ0703-0021 Клавишный переключатель YL-211-03 черный (влагозащищенный) 2 положения 1з TDM Заказать
256866 SQ0703-0022 Клавишный переключатель YL-211-04 белый корпус красная клавиша 2 положения 1з TDM Заказать
256867 SQ0703-0023 Клавишный переключатель YL-211-05 черный 2 положения 1з TDM Заказать
256868 SQ0703-0024 Клавишный переключатель YL-202-01 черный 3 положения 1з+1з TDM Заказать
256869 SQ0703-0025 Клавишный переключатель YL-202-03 черный корпус красная клавиша 2 положения 1з TDM Заказать
256870 SQ0703-0026 Выключатель-тумблер 1021 (ТВ1-2) вкл.- откл. 1 группа контактов TDM Заказать
256871 SQ0703-0027 Переключатель-тумблер 1121 (ТП1-2) вкл.- вкл. 1 группа контактов TDM Заказать
256872 SQ0703-0028 Переключатель-тумблер 1122 (П2Т-1) вкл.- откл.- вкл. 1 группа контактов TDM Заказать
256873 SQ0703-0029 Выключатель-тумблер 1221 (ТВ2-2) вкл.- откл. 2 группы контактов TDM Заказать
256874 SQ0703-0030 Переключатель-тумблер 1321 (ТП2-2) вкл.- вкл. 2 группы контактов TDM Заказать
256875 SQ0703-0031 Переключатель-тумблер 1322 (П2Т-2) вкл.- откл.- вкл. 2 группы контактов TDM Заказать
155341 SQ0704-0001 Кнопка ABLF-22 красный d22мм неон/230В 1з+1р TDM Заказать
155340 SQ0704-0002 Кнопка ABLF-22 зеленый d22мм неон/230В 1з+1р TDM Заказать
155339 SQ0704-0003 Кнопка ABLF-22 желтый d22мм неон/230В 1з+1р TDM Заказать
155343 SQ0704-0004 Кнопка ABLF-22 синий d22мм неон/230В1з+1р TDM Заказать
155347 SQ0704-0005 Кнопка ABLFP-22 красный d22мм неон/230В 1з+1р TDM Заказать
155346 SQ0704-0006 Кнопка ABLFP-22 зеленый d22мм неон/230В 1з+1р TDM Заказать
155349 SQ0704-0007 Кнопка ABLFP-22 синий d22мм неон/230В 1з+1р TDM Заказать
155353 SQ0704-0008 Кнопка ABLFS-22 красный d22мм неон/230В 1з+1р TDM Заказать
155352 SQ0704-0009 Кнопка ABLFS-22 зеленый d22мм неон/230В 1з+1р TDM Заказать
155351 SQ0704-0010 Кнопка ABLFS-22 желтый d22мм неон/230В 1з+1р TDM Заказать
155355 SQ0704-0011 Кнопка ABLFS-22 синий d22мм неон/230В 1з+1р TDM Заказать
155350 SQ0704-0012 Кнопка ABLFS-22 белый d22мм неон/230В 1з+1р TDM Заказать
155360 SQ0704-0013 Кнопка AELA-22 "Грибок" красный d22мм неон/230В 1з+1р TDM Заказать
155359 SQ0704-0014 Кнопка AELA-22 "Грибок" зеленый d22мм неон/230В 1з+1р TDM Заказать
155364 SQ0704-0015 Кнопка AEА-22 "Грибок" красный d22мм 1з+1р TDM Заказать
155363 SQ0704-0016 Кнопка AEА-22 "Грибок" зеленый d22мм 1з+1р TDM Заказать
155365 SQ0704-0017 Кнопка AEА-22 "Грибок" синий d22мм 1з+1р TDM Заказать
155356 SQ0704-0018 Кнопка AE-22 "Грибок" с фиксацией красный d22мм 230В 1з+1р TDM Заказать
155366 SQ0704-0019 Кнопка ANE-22 "Грибок"с фиксацией красный d22мм неон/230В 1з+1р TDM Заказать
155357 SQ0704-0020 Кнопка AEAL-22 "Грибок"с фиксацией красный d22мм 230В 1з+1р TDM Заказать
155367 SQ0704-0021 Кнопка APВВ-22N "I-O" d22мм неон/230В 1з+1р TDM Заказать
155368 SQ0704-0022 Кнопка APВВ-22N "Пуск-Стоп" d22мм неон/230В 1з+1р TDM Заказать
155375 SQ0704-0023 Кнопка BS142 "Грибок"с ключом красный d22мм 230В 1р TDM Заказать
155394 SQ0704-0024 Кнопка SВ-7 "Пуск" зеленая 1з d22мм/230В TDM Заказать
155395 SQ0704-0025 Кнопка SВ-7 "Стоп" красная 1р d22мм/230В TDM Заказать
155396 SQ0704-0026 Кнопка РPВВ-30N "I-0" d30мм неон/230В 1з+1р TDM Заказать
155397 SQ0704-0027 Кнопка РPВВ-30N "Пуск-Стоп" d30мм неон/230В 1з+1р TDM Заказать
155338 SQ0704-0028 Кнопка ABLF-22 белый d22мм неон/230В 1з+1р TDM Заказать
155342 SQ0704-0029 Кнопка ABLF-22 прозрачн. d22мм неон/230В 1з+1р TDM Заказать
155344 SQ0704-0030 Кнопка ABLFP-22 белый d22мм неон/230В 1з+1р TDM Заказать
155345 SQ0704-0031 Кнопка ABLFP-22 желтый d22мм неон/230В 1з+1р TDM Заказать
155348 SQ0704-0032 Кнопка ABLFP-22 прозрачн. d22мм неон/230В 1з+1р TDM Заказать
155354 SQ0704-0033 Кнопка ABLFS-22 прозрачн. d22мм неон/230В 1з+1р TDM Заказать
155358 SQ0704-0034 Кнопка AELA-22 "Грибок" желтый d22мм неон/230В 1з+1р TDM Заказать
155361 SQ0704-0035 Кнопка AELA-22 "Грибок" синий d22мм неон/230В 1з+1р TDM Заказать
155362 SQ0704-0036 Кнопка AEА-22 "Грибок" желтый d22мм 1з+1р TDM Заказать
155381 SQ0704-0037 Кнопка BА21 без подсветки черный 1з TDM Заказать
155382 SQ0704-0038 Кнопка BА31 без подсветки зеленый 1з TDM Заказать
155384 SQ0704-0039 Кнопка BА42 без подсветки красный 1р TDM Заказать
155385 SQ0704-0040 Кнопка BА51 без подсветки желтый 1з TDM Заказать
155386 SQ0704-0041 Кнопка BА61 без подсветки синий 1з TDM Заказать
155387 SQ0704-0042 Кнопка BС21 "Грибок" без подсветки черный 1з TDM Заказать
155388 SQ0704-0043 Кнопка BС31 "Грибок" без подсветки зеленый 1з TDM Заказать
155389 SQ0704-0044 Кнопка BС41 "Грибок" без подсветки красный 1з TDM Заказать
155391 SQ0704-0045 Кнопка BС51 "Грибок" без подсветки желтый 1з TDM Заказать
155392 SQ0704-0046 Кнопка BС61 "Грибок" без подсветки синий 1з TDM Заказать
155369 SQ0704-0047 Кнопка BL21 без подсветки черный 1з TDM Заказать
155370 SQ0704-0048 Кнопка BL31 без подсветки зеленый 1з TDM Заказать
155372 SQ0704-0049 Кнопка BL42 без подсветки красный 1рTDM Заказать
155373 SQ0704-0050 Кнопка BL51 без подсветки желтый 1з TDM Заказать
155374 SQ0704-0051 Кнопка BL61 без подсветки синий 1з TDM Заказать
155376 SQ0704-0052 Кнопка BS542 "Грибок" аварийная с фиксацией поворотная красныйTDM Заказать
155393 SQ0704-0053 Кнопка BТ42 "Грибок" аварийная с фиксацией красныйTDM Заказать
155377 SQ0704-0054 Кнопка BW3361 с подсветкой зеленый 1з TDM Заказать
155378 SQ0704-0055 Кнопка BW3461 с подсветкой красный 1з TDM Заказать
155379 SQ0704-0056 Кнопка BW3561 с подсветкой желтый 1з TDM Заказать
155380 SQ0704-0057 Кнопка BW8465 "I-O" сдвоенная с подсветкой1з+1р TDM Заказать
155383 SQ0704-0058 Кнопка BА41 без подсветки красный 1з TDM Заказать
155390 SQ0704-0059 Кнопка BС42 "Грибок" без подсветки красный 1р TDM Заказать
155371 SQ0704-0060 Кнопка BL41 без подсветки красный 1зTDM Заказать
256876 SQ0704-0084 Кнопка нажимная YL213-05 металлическая 1з TDM Заказать
