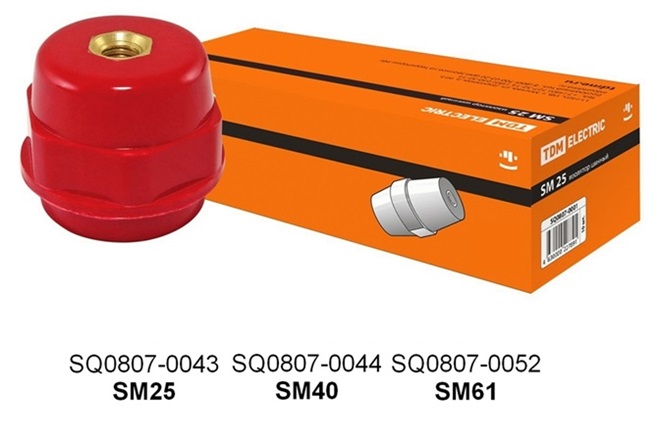

SM Шинные изоляторы

Изоляторы SM
  • Изоляторы SM
  • Изоляторы SM с болтом
Назначение
  • Для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Конструкция
  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).





Наименование параметра Значение
Плотность материала, г/см 1,75-1,95
Электрическое сопротивление, Ом 1х1012
Впитывание влаги, мг Менее 20
Усадка Менее 15%
Ударная вязкость, кДж/м2 Более 25
Прочность на изгиб, МПа Более 123
Код Артикул Описание Заказать
156223 SQ0807-0001 Изолятор SM25 силовой Н25хD27хМ6мм TDM Заказать
156224 SQ0807-0002 Изолятор SM30 силовой Н30хD27хМ6мм TDM Заказать
156225 SQ0807-0003 Изолятор SM35 силовой H35xD32xM8мм TDM Заказать
156226 SQ0807-0004 Изолятор SM40 силовой Н40хD40хМ8мм TDM Заказать
156227 SQ0807-0005 Изолятор SM51 силовой H51xD35xM8мм TDM Заказать
156228 SQ0807-0006 Изолятор SM76 силовой H76xD50xM10мм TDM Заказать
156229 SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом TDM Заказать
156230 SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом TDM Заказать
156231 SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом TDM Заказать
156232 SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом TDM Заказать
156233 SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом TDM Заказать
156234 SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом TDM Заказать
