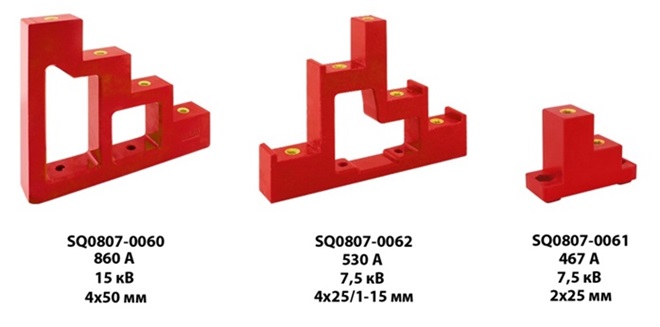

Шинные изоляторы «Лесенка»

Шинные изоляторы «Лесенка»
Назначение
  • Для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материалы
  • Корпус изоляторы выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk-Mould Composite).
  • В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.
Преимущества
  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
  • Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.
  • Для установки шин минимально требуется два изоляторах (на концах шкафа).
Наименование параметра Значение
Плотность материала, г/см 1,75-1,95
Электрическое сопротивление, Ом 1х1012
Впитывание влаги, мг Менее 20
Усадка Менее 15%
Ударная вязкость, кДж/м2 Более 25
Прочность на изгиб, МПа Более 123
Код Артикул Описание Заказать
156235 SQ0807-0013 Изолятор SM "Лесенка" 300А 6кВ 4х20мм TDM Заказать
156236 SQ0807-0014 Изолятор SM "Лесенка" 450А 9кВ 4х30мм TDM Заказать
156237 SQ0807-0015 Изолятор SM "Лесенка" 600А 12кВ 4х40мм TDM Заказать
156238 SQ0807-0016 Изолятор SM "Лесенка" 700А 15кВ 4х30мм TDM Заказать
156239 SQ0807-0017 Изолятор SM "Лесенка" 900А 18кВ 4х40мм TDM Заказать
