ЗКБ Зажимы клеммные безвинтовые производства TDM ELECTRIC

Зажимы клеммные безвинтовые ЗКБ
  • Зажимы клеммные безвинтовые ЗКБ

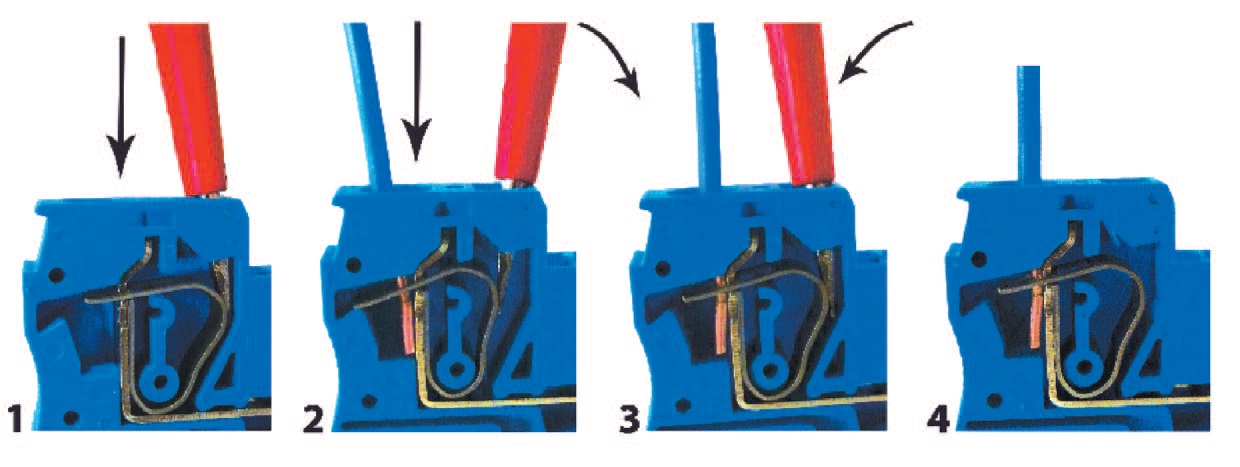

  • Схема подключения
  • Зажим клеммный безвинтовой серый
  • Зажим клеммный безвинтовой синий
  • маркеры для клеммы
  • Заглушка для ЗКБ
  • Перемычка для ЗКБ
  • двухуровневые зажимы клеммные безвинтовые ДЗКБ и заглушек для ДЗКБ
  • ЗКБ Зажимы клеммные безвинтовые
Назначение
  • Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
  • Для создания упорядоченных систем распределения в шкафах.
Материалы
  • Корпус выполнен из негорючего полиамида (PA66), устойчивого к температурным воздействиям и действию агрессивных сред (масла, смазочные материалы и т.д.).
  • Прижимная пружина выполнена из нержавеющей стали, покрытой бихроматом никеля; контактная группа выполнена из латуни с гальваническим покрытием.
Преимущества
  • Надежная фиксация провода любого типа пружинным зажимом из нержавеющей стали с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
  • Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима никоим образом не зависит от режимов работы нагрузки.
  • Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным.
  • Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
Двухуровневые зажимы клеммные безвинтовые ДЗКБ и заглушки для ДЗКБ (серого и синего цветов)
Назначение
  • Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Применение
  • Шкафы, щиты, сборки.
  • В качестве комплектующих в технологическом оборудовании.
Материалы
  • Корпус выполнен из цветного негорючего полиамида (PA66).
  • Токоведущая пластина выполнена из латуни с гальваническим покрытием.
  • Прижимная пружина выполнена из стали, покрытой бихроматом никеля.
Преимущества
  • Позволяют экономить до 50% площади монтажа.
  • Надежная фиксация проводов любого типа пружинным зажимом из нержавеющей стали с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
  • Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а прочность конструкции не изменяется при любом режиме работы нагрузки.
  • Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
Комплектация
Для зажимов ДЗКБ
  • Двухуровневый зажим клеммный безвинтовой ДЗКБ – 1 шт.
  • Паспорт – 1 шт.
  • Упаковка – групповая коробка со стикером и штрихкодом – 1 шт.
Для заглушек ДЗКБ
  • Заглушка для ДЗКБ – 1 шт.
  • Паспорт – 1 шт.
  • Упаковка – групповая коробка со стикером и штрихкодом – 1 шт.




Наименование параметра Значение
Рабочая температура, Сº -30…+70
Степень защиты Без боковой заглушки - IP00,
с боковой заглушкой – IP20
Код Артикул Описание Заказать
156334 SQ0822-0001 Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А серый TDM Заказать
156335 SQ0822-0002 Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А синий TDM Заказать
156336 SQ0822-0003 Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А серый TDM Заказать
156337 SQ0822-0004 Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А синий TDM Заказать
156344 SQ0822-0005 Зажим клеммный безвинтовой (ЗКБ) 4 мм2 40А серый TDM Заказать
156345 SQ0822-0006 Зажим клеммный безвинтовой (ЗКБ) 4 мм2 40А синий TDM Заказать
156346 SQ0822-0007 Зажим клеммный безвинтовой (ЗКБ) 6 мм2 52А серый TDM Заказать
156347 SQ0822-0008 Зажим клеммный безвинтовой (ЗКБ) 6 мм2 52А синий TDM Заказать
156348 SQ0822-0009 Зажим клеммный безвинтовой (ЗКБ) PEN 1,5 мм2 TDM Заказать
156349 SQ0822-0010 Зажим клеммный безвинтовой (ЗКБ) PEN 2,5 мм2 TDM Заказать
156350 SQ0822-0011 Зажим клеммный безвинтовой (ЗКБ) PEN 4 мм2 TDM Заказать
156351 SQ0822-0012 Зажим клеммный безвинтовой (ЗКБ) PEN 6 мм2 TDM Заказать
156323 SQ0822-0013 Заглушка для ЗКБ 1,5/2,5 мм2 серая TDM Заказать
156324 SQ0822-0014 Заглушка для ЗКБ 1,5/2,5 мм2 синяя TDM Заказать
156322 SQ0822-0015 Заглушка для ЗКБ 1,5/2,5 мм2 PEN TDM Заказать
156329 SQ0822-0016 Заглушка для ЗКБ 4 мм2 серая TDM Заказать
156330 SQ0822-0017 Заглушка для ЗКБ 4 мм2 синяя TDM Заказать
156328 SQ0822-0018 Заглушка для ЗКБ 4 мм2 PEN TDM Заказать
156332 SQ0822-0019 Заглушка для ЗКБ 6 мм2 серая TDM Заказать
156333 SQ0822-0020 Заглушка для ЗКБ 6 мм2 синяя TDM Заказать
156331 SQ0822-0021 Заглушка для ЗКБ 6 мм2 PEN TDM Заказать
156338 SQ0822-0022 Зажим клеммный безвинтовой (ЗКБ) 3 вывода 1,5 мм2 17,5А серый TDM Заказать
156339 SQ0822-0023 Зажим клеммный безвинтовой (ЗКБ) 3 вывода 1,5 мм2 17,5А синий TDM Заказать
156340 SQ0822-0024 Зажим клеммный безвинтовой (ЗКБ) 3 вывода 2,5 мм2 31А серый TDM Заказать
156341 SQ0822-0025 Зажим клеммный безвинтовой (ЗКБ) 3 вывода 2,5 мм2 31А синий TDM Заказать
156342 SQ0822-0026 Зажим клеммный безвинтовой (ЗКБ) 3 вывода PEN 1,5 мм2 TDM Заказать
156343 SQ0822-0027 Зажим клеммный безвинтовой (ЗКБ) 3 вывода PEN 2,5 мм2 TDM Заказать
156326 SQ0822-0028 Заглушка для ЗКБ 3 вывода 1,5/2,5 мм2 серая TDM Заказать
156327 SQ0822-0029 Заглушка для ЗКБ 3 вывода 1,5/2,5 мм2 синяя TDM Заказать
156325 SQ0822-0030 Заглушка для ЗКБ 3 вывода 1,5/2,5 мм2 PEN TDM Заказать
156352 SQ0822-0046 Маркеры для ЗКБ 1,5мм2 без символов (упак. 500 шт.) TDM Заказать
156354 SQ0822-0047 Маркеры для ЗКБ 1,5мм2 цифры 1-10 (упак. 100 шт.) TDM Заказать
156353 SQ0822-0048 Маркеры для ЗКБ 1,5мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM Заказать
156355 SQ0822-0049 Маркеры для ЗКБ 2,5мм2 без символов (упак. 500 шт.) TDM Заказать
156357 SQ0822-0050 Маркеры для ЗКБ 2,5мм2 цифры 1-10 (упак. 100 шт.) TDM Заказать
156356 SQ0822-0051 Маркеры для ЗКБ 2,5мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM Заказать
156358 SQ0822-0052 Маркеры для ЗКБ 4мм2 без символов (упак. 500 шт.) TDM Заказать
156360 SQ0822-0053 Маркеры для ЗКБ 4мм2 цифры 1-10 (упак. 100 шт.) TDM Заказать
156359 SQ0822-0054 Маркеры для ЗКБ 4мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM Заказать
156361 SQ0822-0055 Маркеры для ЗКБ 6мм2 без символов (упак. 500 шт.) TDM Заказать
156363 SQ0822-0056 Маркеры для ЗКБ 6мм2 цифры 1-10 (упак. 100 шт.) TDM Заказать
156362 SQ0822-0057 Маркеры для ЗКБ 6мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM Заказать
156364 SQ0822-0058 Перемычка для ЗКБ 1,5мм2 2PIN (упак. 25 шт.) TDM Заказать
156365 SQ0822-0059 Перемычка для ЗКБ 1,5мм2 3PIN (упак. 25 шт.) TDM Заказать
156366 SQ0822-0060 Перемычка для ЗКБ 2,5мм2 2PIN (упак. 25 шт.) TDM Заказать
156367 SQ0822-0061 Перемычка для ЗКБ 2,5мм2 3PIN (упак. 25 шт.) TDM Заказать
156368 SQ0822-0062 Перемычка для ЗКБ 4мм2 2PIN (упак. 25 шт.) TDM Заказать
156369 SQ0822-0063 Перемычка для ЗКБ 4мм2 3PIN (упак. 25 шт.) TDM Заказать
346442 SQ0822-0064 Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 1,5 мм2 17,5А серый TDM Заказать
346443 SQ0822-0065 Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 1,5 мм2 17,5А синий TDM Заказать
346444 SQ0822-0067 Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 2,5 мм2 31А серый TDM Заказать
346445 SQ0822-0068 Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 2,5 мм2 31А синий TDM Заказать
346446 SQ0822-0070 Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 4 мм2 40А серый TDM Заказать
346447 SQ0822-0071 Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 4 мм2 40А синий TDM Заказать
346448 SQ0822-0077 Заглушка для ДЗКБ 1,5/2,5 мм2 серая TDM Заказать
346449 SQ0822-0078 Заглушка для ДЗКБ 1,5/2,5 мм2 синяя TDM Заказать
346450 SQ0822-0080 Заглушка для ДЗКБ 4 мм2 серая TDM Заказать
346451 SQ0822-0081 Заглушка для ДЗКБ 4 мм2 синяя TDM Заказать
418198 SQ0822-0138 Зажим клеммный безвинтовой (ЗКБ) 10мм2 70А серый TDM Заказать
418199 SQ0822-0139 Зажим клеммный безвинтовой (ЗКБ) 10мм2 70А синий TDM Заказать
420808 SQ0822-0140 Зажим клеммный безвинтовой (ЗКБ) PEN 10мм2 TDM Заказать
420809 SQ0822-0141 Зажим клеммный безвинтовой (ЗКБ) 16мм2 100А серый TDM Заказать
418200 SQ0822-0142 Зажим клеммный безвинтовой (ЗКБ) 16мм2 100А синий TDM Заказать
420810 SQ0822-0143 Зажим клеммный безвинтовой (ЗКБ) PEN 16мм2 TDM Заказать
420811 SQ0822-0144 Зажим клеммный безвинтовой (ЗКБ) 35мм2 125А с заглушкой серый TDM Заказать
420812 SQ0822-0145 Зажим клеммный безвинтовой (ЗКБ) 35мм2 125А с заглушкой синий TDM Заказать
420813 SQ0822-0146 Зажим клеммный безвинтовой (ЗКБ) PEN 35мм2 с заглушкой TDM Заказать
;
