Датчики движения микроволновые
  • Датчики движения микроволновые
  • ДДМ-03П  Датчик движения

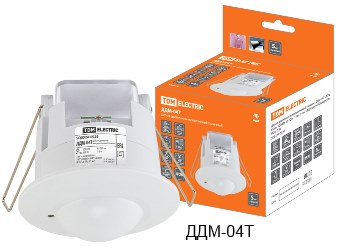

  • ДДМ-04Т Датчик движения
  • SQ0324-0030 Датчик движения
Назначение
• Для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов в зоне обнаружения датчика и в зависимости от уровня освещенности в однофазных электрических сетях переменного тока напряжением 230 В и частотой 50 Гц.
Применение
Управление уличным освещением.  Управление внутренним освещением.  Управление устройствами сигнализации.
Материалы
• Корпус датчика выполнен из не поддерживающего горение пластика.
Конструкция
• Микроволновые датчики движения работают по принципу локации СВЧ излучением «на отражение». Датчики излучают высокочастотные электромагнитные волны с частотой 5,8 ГГц и получают эхо, отраженное от объектов.
Комплектация
• Датчик движения микроволновый.
• Набор крепежа к монтажной поверхности.
• Упаковочная коробка.
• Руководство по эксплуатации, паспорт.
Преимущества
-  Датчик способен обнаруживать объекты через препятствия: тонкие стены, двери, стекла и др. (в связи с этим возможно спрятать датчик под стеклом
светильника, подвесным или натяжным потолком, установить внутри дома перед дверью для обнаружения объектов на улице).
-  Чувствительность датчика не зависит от температуры окружающей среды (в отличие от инфракрасных, данный датчик сохраняет максимальную дальность обнаружения при температуре окружающей среды свыше 25 0С).
-  Датчик способен реагировать на самые незначительные движения объекта (для обнаружения объектов датчиками инфракрасного типа требовалось пересечение им минимум 2-х лучей).
-  Микроволновый датчик движения обладает более компактными размерами по отношению к инфракрасным датчикам.
Минимальная коммутируемая нагрузка от 1 Вт позволяет использовать датчик с маломощными светодиодными лампами и светильниками.
-  Датчики ДДМ-03П и ДДМ-04Т – микроволновые датчики движения, устанавливаемые на потолок и в монтажное отверстие диаметром 60 мм соответственно.


Наименование параметра Значение
Способы установки Потолочный/настенный
Номинальное напряжение, В 230
Номинальная частота, Гц 50
Несущая частота, ГГц 5,8
Мощность передатчика, мВт <10
Максимальная мощность нагрузки ламп накаливания, Вт 1200
Максимальная мощность нагрузки люминесцентных ламп, Вт 300
Порог срабатывания в зависимости от уровня освещенности, лк от 3 лк до дневного света (регулируется)
Время отключения 10 сек - 12 мин (регулируется)
Высота потолка в устанавливаемом помещении, м 1,8-4
Максимальная дальность обнаружения объекта, м 1-8 (регулируется)
Угол обзора 1200 (сбоку)+3600 (сверху)
Собственная потребляемая мощность, Вт 0,9
Степень защиты IP20
Цвет Белый
Диапазон рабочих температур, 0С от -20 до +40
Код Артикул Описание Заказать
180471 SQ0324-0015 Датчик движения микроволновый ДДМ-01 Заказать
256205 SQ0324-0021 ДДМ-02 5,8ГГц 1200Вт, 10-720с, 1-8м, 3+лк, 180гр, IP44, TDM Заказать
289283 SQ0324-0028 Датчик движения микроволновый (потол.) ДДМ-03П 5,8ГГц, 1200Вт, 10-720с, 1-8м, 3+лк, 180(сбоку)+360(сверху)гр, IP33, TDM Заказать
289284 SQ0324-0029 Датчик движения микроволновый (точечн.) ДДМ-04Т 5,8ГГц, 65мм, 1200Вт, 10-720с, 1-8м, 3+лк, 180(сбоку)+360(сверху)гр, IP20, TDM Заказать
345797 SQ0324-0030 Датчик движения микроволновый ДДМ-05В 5,8ГГц, 1200Вт, 10-720с, 5-15м, 3+лк, 180гр, IP20, TDM Заказать
;
