АВДТ32 4,5 Автоматические выключатели дифференциального тока производства TDM ELECTRIC

Автоматические выключатели дифференциального тока серии АВДТ32 4,5 кА
  • Автоматические выключатели дифференциального тока серии АВДТ32 4,5 кА
  • Габаритные размеры. Автоматические выключатели дифференциального тока серии АВДТ32 4,5 кА

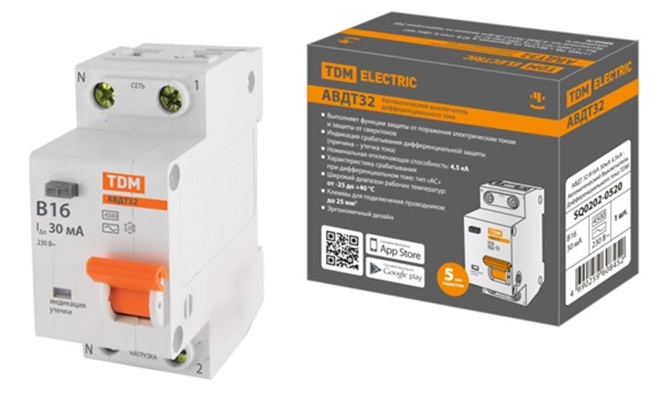

  • АВДТ 32
Автоматические выключатели дифференциального тока серии АВДТ32 4,5
Назначение
  • Проведение тока в нормальном режиме.
  • Защита от токов перегрузки и короткого замыкания.
  • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока (утечки) на землю.
  • Защита от токов утечки.
  • Защита от пожара.
Материалы
  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
  • Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
Преимущества
  • На лицевой панели реализовано окошко отображающее срабатывание АВДТ – индикации утечки.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • Экономичное решения для вашего дома.
Применение
  • Инфраструктурные объекты.
  • Жилые дома.
  • Групповые линии, питающие розетки наружной установки.
  • Розеточные группы ванных и душевых помещений.
  • Цепи освещения подвалов и гаражей.
Технические характеристики

Наименование параметра
Значение
Число полюсов
1+N
Наличие защиты от сверхтоков в полюсах
в фазном полюсе
Номинальное рабочее напряжение Ue, В
230
Диапазон рабочих температур, °C
от -25 до +40
Номинальная частота сети, Гц
50
Номинальный ток In, A
10, 16, 20, 25, 32, 40, 50, 63
Номинальный дифференциальный отключающий ток (уставка) I∆n, мА
10, 30, 100
Номинальный дифференциальный неотключающий ток I∆no, мА
0,5 I∆n
Номинальная наибольшая коммутационная способность Icn, А
4500
Номинальная дифференциальная наибольшая включающая и отключающая способность Icn, А
4500
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип
АС
Характеристика срабатывания от сверхтоков, тип
C
Механическая износостойкость, циклов В-О, не менее
15 000
Электрическая износостойкость, циклов В-О, не менее
6000
Максимальное сечение проводников, присоединяемых к зажимам, мм²
25
Наличие драг. металлов: серебро, не менее, г
0,35
Масса, кг
0,155
Степень защиты по ГОСТ 14254-96
IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69
УХЛ4
Потребляемая мощность, Вт, не более
0,5

Код Артикул Описание Заказать
406955 SQ0202-0501 АВДТ 32 2P(1P+N) C10А 30мА 4,5кА тип АС TDM Заказать
406956 SQ0202-0502 АВДТ 32 2P(1P+N) C16А 10мА 4,5кА тип АС TDM Заказать
406957 SQ0202-0503 АВДТ 32 2P(1P+N) C16А 30мА 4,5кА тип АС TDM Заказать
406958 SQ0202-0504 АВДТ 32 2P(1P+N) C20А 30мА 4,5кА тип АС TDM Заказать
406959 SQ0202-0505 АВДТ 32 2P(1P+N) C25А 30мА 4,5кА тип АС TDM Заказать
406961 SQ0202-0506 АВДТ 32 2P(1P+N) C32А 30мА 4,5кА тип АС TDM Заказать
406960 SQ0202-0508 АВДТ 32 2P(1P+N) C32А 100мА 4,5кА тип АС TDM Заказать
406963 SQ0202-0509 АВДТ 32 2P(1P+N) C40А 30мА 4,5кА тип АС TDM Заказать
406962 SQ0202-0510 АВДТ 32 2P(1P+N) C40А 100мА 4,5кА тип АС TDM Заказать
406965 SQ0202-0511 АВДТ 32 2P(1P+N) C50А 30мА 4,5кА тип АС TDM Заказать
406964 SQ0202-0512 АВДТ 32 2P(1P+N) C50А 100мА 4,5кА тип АС TDM Заказать
406967 SQ0202-0513 АВДТ 32 2P(1P+N) C63А 30мА 4,5кА тип АС TDM Заказать
406966 SQ0202-0514 АВДТ 32 2P(1P+N) C63А 100мА 4,5кА тип АС TDM Заказать
406952 SQ0202-0516 АВДТ 32 2P(1P+N) C6А 30мА 4,5кА тип АС TDM Заказать
406953 SQ0202-0520 АВДТ 32 2P(1P+N) B16А 30мА 4,5кА тип АС TDM Заказать
406954 SQ0202-0521 АВДТ 32 2P(1P+N) B25А 30мА 4,5кА тип АС TDM Заказать
;
