ПКВНтпБ1 Муфты кабельные термоусаживаемые концевые с наконечниками производства TDM ELECTRIC

Муфты ПКВНтпБ1 с наконечниками
  • Муфты ПКВНтпБ1 с наконечниками

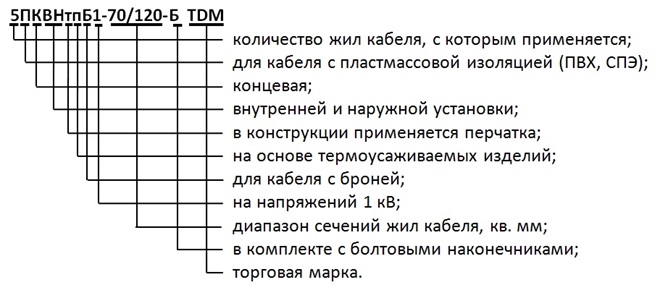

  • Структура условного обозначения
Назначение
Для оконцевания 4 или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ) бронированных или экранированных на напряжение до 1 кВ.
Применение
  • для кабелей: ВБбШв, ПвБбШв, ПвБбШп, АВБбШв, АПвБбШв, АПвБбШп и их аналогов.
Материал
  • Полиолефин, модифицированный потоком быстрых электронов.
Конструкция
  • Термоусаживаемая перчатка.
  • Термоусаживаемые трубки по количеству жил кабеля.
  • Термоусаживаемые трубки на наконечники по количеству жил кабеля.
  • Термоусаживаемая трубка на узел заземления.
  • Узел заземления (жила заземления с напрессованным наконечником, пружина роликовая постоянного давления).
  • Болтовые наконечники.
Преимущества
  • Имеют высокие изоляционные свойства.
  • Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
  • Применяются с кабелями, как с медными, так и с алюминиевыми жилами.
  • Используется при монтаже муфт как внутренней, так и наружной установки.
  • Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и трубок, обеспечивает полную герметичность муфты после монтажа.
  • В комплект входит не паяный узел заземления.
  • В комплекте кабельные наконечники с контактными болтами.
  • Универсальность: возможен монтаж с наконечниками под опрессовку.
  • Подходит для бронированных и экранированных кабелей.
  • Совместимы с кабелями с нулевой жилой пониженного сечения.
Технические характеристики

Наименование
Артикул
Характеристики
Рабочее
напряжение,
кВ
Число жил
в кабеле
Диапазон сечение
жил кабеля,
кв. мм
Муфта 4ПКВНтп1-10/25-Б TDM
SQ0556-3005
до 1
4
10/25
Муфта 4ПКВНтп1-25/50-Б TDM
SQ0556-3006
25/50
Муфта 4ПКВНтп1-70/120-Б TDM
SQ0556-3007
70/120
Муфта 4ПКВНтп1-150/240-Б TDM
SQ0556-3008
150/240
Муфта 5ПКВНтп1-10/25-Б TDM
SQ0556-3009
5
10/25
Муфта 5ПКВНтп1-25/50-Б TDM
SQ0556-3010
25/50
Муфта 5ПКВНтп1-70/120-Б TDM
SQ0556-3011
70/120
Муфта 5ПКВНтп1-150/240-Б TDM
SQ0556-3012
150/240


Код Артикул Описание Заказать
372718 SQ0556-4005 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 10-25 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 4ПКВНтпБ1-10/25-Б TDM Заказать
372719 SQ0556-4006 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 25-50 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 4ПКВНтпБ1-25/50-Б TDM Заказать
372720 SQ0556-4007 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 70-120 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 4ПКВНтпБ1-70/120-Б TDM Заказать
372721 SQ0556-4008 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 150-240 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 4ПКВНтпБ1-150/240-Б TDM Заказать
372722 SQ0556-4009 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 10-25 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 5ПКВНтпБ1-10/25-Б TDM Заказать
372723 SQ0556-4010 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 25-50 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 5ПКВНтпБ1-25/50-Б TDM Заказать
372724 SQ0556-4011 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 70-120 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 5ПКВНтпБ1-70/120-Б TDM Заказать
372725 SQ0556-4012 Муфта кабельная термоусаживаемая концевая, внутренней и наружной установки, 150-240 кв. мм, 1кВ, ПВХ/СПЭ, с броней, с наконечниками 5ПКВНтпБ1-150/240-Б TDM Заказать
;
