Ограничители импульсных перенапряжений. Серия NU6-Ⅱ производства chint

NU6-1Р
  • NU6-1Р
  • NU6-2Р
  • NU6-3Р

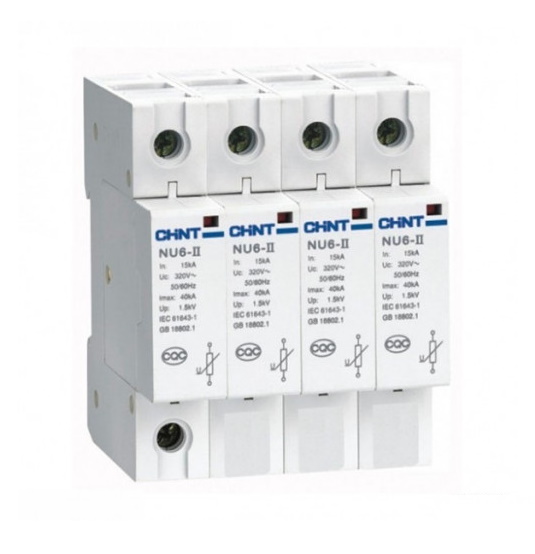

  • NU6-4Р
Ограничители импульсных перенапряжений. Серия NU6-Ⅱ
Особенности ограничителей перенапряжений NU6
  • Ограничители серии NU6-Ⅱ представляют собой небольшие приборы с корпусом, выполненным из термостойкого пластика, и узла крепления для установки на ДИН-рейку.
  • Конструкция устройства вмещает в себя основание и сменный защитный модуль. Модуль имеет сигнальное окошко, которое информирует о пригодности ОПН к дальнейшей работе.
  • Заменить вышедший из строя защитный модуль очень легко, его достают из секции движением «к себе» и меняют на другой модуль, такой же модели. Причем заменить на модуль с несоответствующими техническими параметрами невозможно, благодаря особенной форме основания.
Технические характеристики NU6
Электротехнические характеристики
Количество полюсов
1, 2, 3, 4
Напряжение изоляции Ui, B
500
Номинальное напряжение Ue, B
230/400
Номинальный разрядный ток In (8/20мкс), кА
15, 25, 40
Частота тока (Гц)
50/60
Максимальный разрядный ток Imax (8/20мкс), кА
40, 60, 100
Категория размещения защищенного аппарата
II, III

Эксплуатационные характеристики
Уровень защиты Up, кВ
2.0

Габаритные и установочные размеры (ШхВхГ), мм
1P
18х101.5х65.5
18х101.5х93
36х101.5х65.5
36х93х65.5
2P
36х101.5х65.5
36х101.5х93
72х101.5х65.5
72х93х65.5
3P
54х101.5х65.5
54х101.5х93
108х101.5х65.5
108х93х65.5
Код Артикул Описание Заказать
415129 213367 Ограничитель имп. перенапр. NU6-II 3Р In=15kA Uc=385B Im=40kA (CHINT) Заказать
415118 213422 Ограничитель имп. перенапр. NU6-II 1Р In=25kA Uc=460B Im=60kA (R)(CHINT) Заказать
415117 213547 Ограничитель имп. перенапр. NU6-II 1Р In=15kA Uc=460B Im=40kA (R)(CHINT) Заказать
415121 213550 Ограничитель имп. перенапр. NU6-II 2Р In=25kA Uc=460B Im=60kA (R)(CHINT) Заказать
415122 213570 Ограничитель имп. перенапр. NU6-II 2Р In=40kA Uc=460B Im=100kA (R)(CHINT) Заказать
415125 213571 Ограничитель имп. перенапр. NU6-II 3Р In=40kA Uc=460B Im=100kA (R)(CHINT) Заказать
415128 213574 Ограничитель имп. перенапр. NU6-II 4Р In=40kA Uc=460B Im=100kA (R)(CHINT) Заказать
415119 213579 Ограничитель имп. перенапр. NU6-II 1Р In=40kA Uc=460B Im=100kA (R)(CHINT) Заказать
415123 213583 Ограничитель имп. перенапр. NU6-II 3Р In=15kA Uc=460B Im=40kA (R)(CHINT) Заказать
415124 213584 Ограничитель имп. перенапр. NU6-II 3Р In=25kA Uc=460B Im=60kA (R)(CHINT) Заказать
415126 213595 Ограничитель имп. перенапр. NU6-II 4Р In=15kA Uc=460B Im=40kA (R)(CHINT) Заказать
415127 213596 Ограничитель имп. перенапр. NU6-II 4Р In=25kA Uc=460B Im=60kA (R)(CHINT) Заказать
415120 213616 Ограничитель имп. перенапр. NU6-II 2Р In=15kA Uc=460B Im=40kA (R)(CHINT) Заказать
;
